GERADOR DE ENERGIA SOLAR 61.56 kWp TSUN/INVERSOR GROWATT/SEM ESTRUTURA 220v

GERADOR DE ENERGIA SOLAR 61.56 kWp TSUN/INVERSOR GROWATT/SEM ESTRUTURA 220v

Código: 390314

R$: 69.279,57

Frete:

Descrição:

Kit Gerador de Energia Fotovoltaica com potência de 61.56 kWp

Composição do Kit
Tipo Produto Marca QTD
CABO
CABO SOLAR CABEL 6,00MM² PRETO 200M
 CABEL 1
CABO
CABO SOLAR CABEL 6,00MM² VERMELHO 200M
 CABEL 1
PLACA
PAINEL SOLAR TSUN POWER 570W TS570S8D-132NT N-TYPE TOPCON
 TSUN 108
CONECTOR
CONECTOR PROAUTO MC4 SC-6LQ - MACHO/FÊMEA (PAR)
 PROAUTO 18
INVERSOR
INVERSOR GROWATT 20KW TRIF. 220V MID 20KTL3-XL2
 GROWATT 2
Principais recursos do Painel

Com uma moderna fábrica que abrange mais de 90.000m², a TSUN Power destaca-se como fabricante líder de painéis solares de alta eficiência, comprometida em fornecer energia limpa e sustentável para o mundo. Atualmente, conta com a capacidade de produção de 5GW por ano, utilizando maquinário de alta tecnologia especializado na fabricação de módulos fotovoltaicos de 166mm, 182mm e 210mm. Com produtos reconhecidos internacionalmente e com certificações de qualidade, incluindo TUV, CE, CEC, FIDE, INMETRO, entre outras.

O módulo TS570S8D-132NT de 570W conta com a tipo de fabricação de 132 células do tipo N-type com tecnologia TopCon, que aliada as tecnologias Half-Cell, SMBB que capta melhor a luz e coleta corrente e a Tecnologia HOT 2.0 que confere maior confiabilidade e menor LID/LETID ao módulo, favorecendo uma melhor geração. Este módulo também possui certificação IEC 61215 / IEC 61730, o que garante qualidade e tranquilidade para o seu projeto.

*Imagens meramente ilustrativas.

ESPECIFICAÇÕES ELÉTRICAS (STC):
Potência máxima － Pmp: 570Wp
Tensão máxima de energia － Vmp : 40,00V
Corrente de potência máxima － Imp: 14,25A
Tensão de circuito aberto － Voc : 47,78V
Corrente de curto-circuito － Isc: 15,11A
Eficiência do Módulo － ηm: 22,1%
Tolerância de energia (W): 0~+3%
Tensão máxima do sistema: 1500V
Corrente nominal máxima do fusível: 25A
Temperatura de operação (℃ ): -40°C ~ +85°C

ESPECIFICAÇÕES MECÂNICAS:
Dimensões do módulo (C*L*A): 2278 mm × 1134 mm × 30 mm
Peso: 27,5 kg
Número de células: 132 (6x22)
Célula: N-Topcon monocristalino
Vidro: Vidro de 3,2 mm, com revestimento anti-reflexo, alta transmissão, baixo teor de ferro, temperado
Moldura: Liga de alumínio anodizado
Caixa de junção: Proteção IP68 | 3 Diodos de Bypass
Cabo de saída: 4mm² com (+): 400 mm, (-) 200 mm.
Conector: Compatível com MC4
Carga mecânica: Carga de vento: 2400 Pa

COEFICIENTES DE TEMPERATURA:
Coeficiente de temperatura (Pmax): -0,30 % / ℃
Coeficiente de temperatura (Voc): -0,26 % / ℃
Coeficiente de temperatura (Isc): 0,046 % / ℃
Temperatura nominal da célula de operação: 45 ± 2°C

CONFIGURAÇÃO DA EMBALAGEM:
Contêiner: 40HC
Quantidade/palete: 37
Paletes/contêiner: 20
Quantidade/contêiner: 740

GARANTIA:
12 anos de garantia de produto
30 anos de garantia de potência linear

DADOS DE IMPORTAÇÃO:
NCM: 85414300
N° Ex-Tarifário: 921

REGISTRO INMETRO:
005584/2024

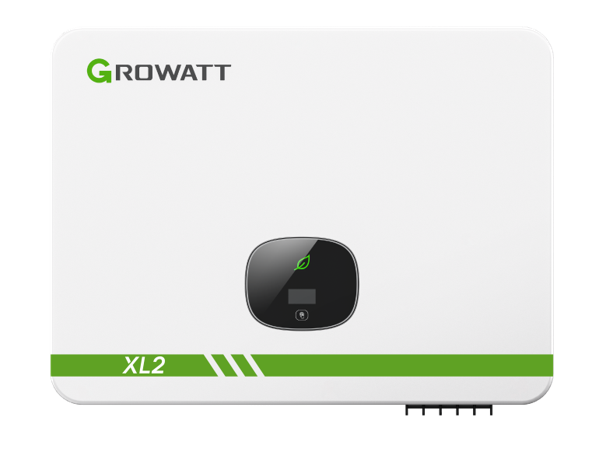

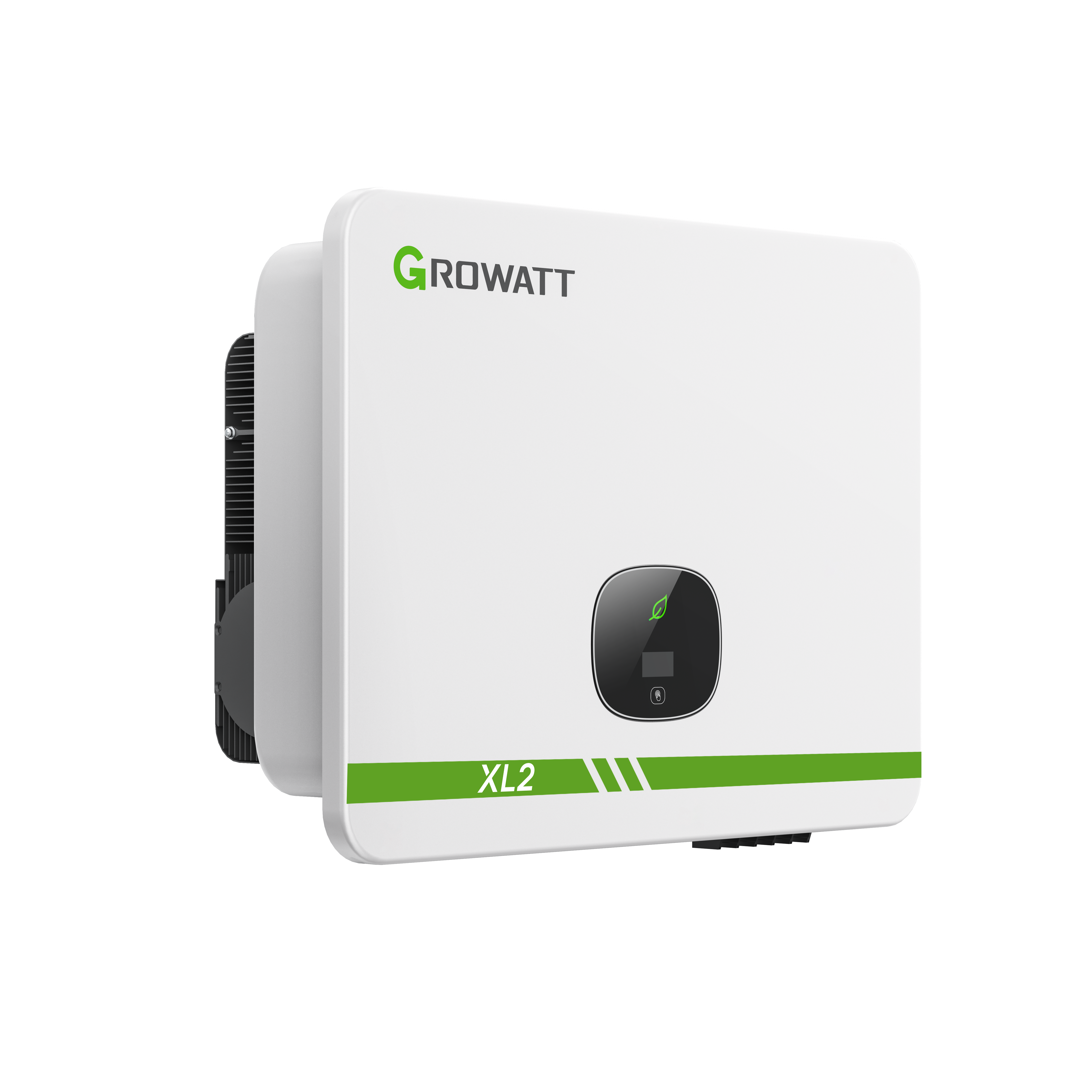

Principais recursos do Inversor

Fundada em 2011, a Growatt se destaca no mercado de inversores fotovoltaicos por ser a fornecedora n°1 do mundo em inversores residenciais e uma das quatro maiores fornecedoras de inversores fotovoltaicos e híbridos com armazenamento.

A Growatt conta com mais de 167 patentes e possui 25 prêmios concedidos pela EUPD Research, empresa internacional analítica de dados do mercado solar, sendo 19 prêmios máximos de reconhecimento da instituição entre as categorias de “Top Brand PV Inverter” e 6 premiações como “Top Brand PV Storage”. E além disso é a marca mais lembrada pelos integradores brasileiros segundo o Estudo Estratégico da Greener 2024.

A nova linha X2 chega para fornecer o que existe de melhor! Agora o novo inversor MID 20KTL3-XL2 conta com 80% de overload, garantindo mais energia para sua instalação; 4 MPPT para uma instalação mais versátil; 16A de corrente de entrada, totalizando 32A por MPPT sendo capaz de suportar os módulos mais modernos e potentes do mercado. Além disso, conta com proteção interna CC e CA Tipo II e também conta com proteção AFCI, tornando esse inversor ideal para sua instalação.

*Imagens meramente ilustrativas.


DADOS DE ENTRADA CC (STC):
Máx. Potência FV: 36 KWp
Máx. Tensão CC: 600V
Faixa de Tensão CC da MPPT: 200-850V
Faixa de Potência Máxima: 250-650V
Tensão Nominal CC: 360V
Tensão de Partida CC: 200V
Máx. Corrente de entrada CC: 32A / 32A / 32A / 32A  (32A amperes por MPPT)
Máx. Corrente de Curto Isc: 40A / 40A / 40A / 40A   (40A amperes por MPPT)
Número de String por MPPT: 2 / 2 / 2 / 2  (2 entradas por MPPT)
Número de MPPT: 4

DADOS DE SAÍDA CA:
Pot. Nominal de Saída: 20KW
Pot. Máx. De saída: 22,2KW
Tensão Nominal de Saída: 127/220V
Faixa de Tensão: 101,6~139,7V
Corrente Máx. de Saída: 58,3A (220V)
Distorção Harmônica: <3% THDi
Fator de Potência: 0,8 indutivo e 0,8 capacitivo
Tipo de conexão CA: 3F+N+PE / 3F+PE

EFICIÊNCIA:
Máx. Eficiência 98,8%

PROTEÇÃO:
AFCI
Polaridade Reversa
Chave Seccionadora
Proteção de Surto CC - Classe II
Proteção de Surto CA - Classe II
Resistência de Isolamento CC
Curto-circuito CA
Falha de terra
Monitoramento de rede
Anti-ilhamento
Monitoramento de Corrente residual

CONEXÕES:
Conexão CC: MC4/H4
Conexão CA: Bloco terminal

MONITORAMENTO:
Porta de Comunicação: RS232 (USB) + RS485 (RJ45)
Modo de comunicação: Wi-fi / GPRS / 4G / LAN (Opcionais)
Display: OLED+LED / WIFI+APP

CARACTERÍSTICAS MECÂNICAS:
Grau de Proteção: IP66
Método de resfriamento: convecção natural
Montagem: Parede
Dimensões (Lar x Alt. x Prof. ): 580mm x 435mm x 230mm
Peso: 37Kg

GARANTIA:
10 Anos

DADOS DE IMPORTAÇÃO:
NCM: 85044090
Ex-tarifário:
